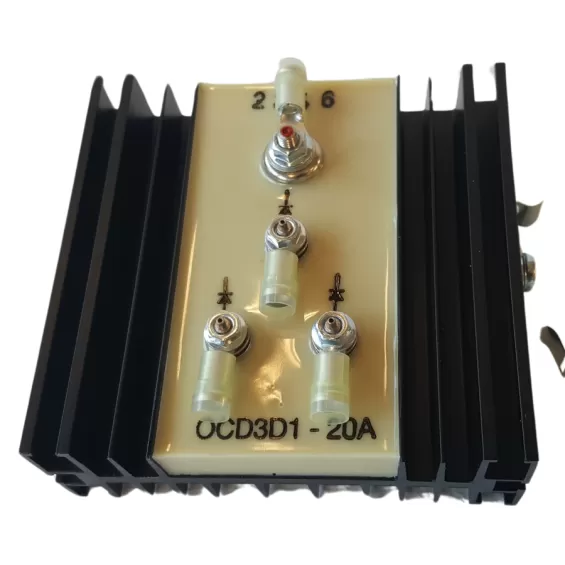

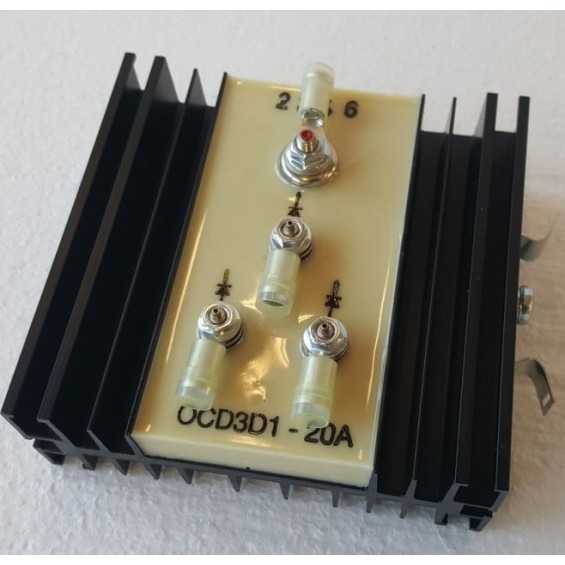

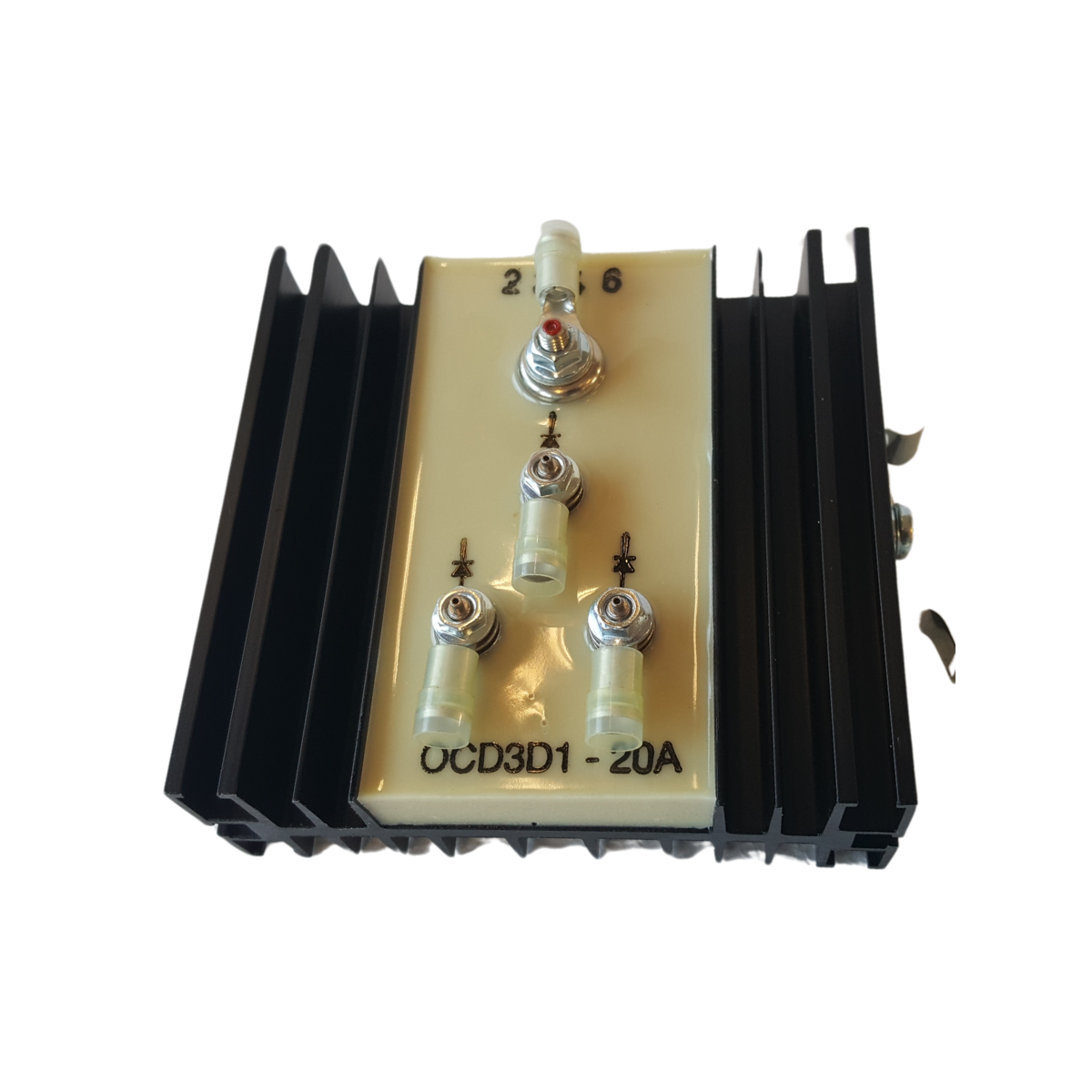

Diodo di blocco, tre ingressi un'uscita, da 20A realizzato con componenti di qualità. Il dissipatore di calore sovradimensionato e i capicorda in dotazione per cavo 4/6mmq certificati, rendono questo diodo il più affidabile attualmente sul mercato.

Questo componente è un accessorio indispensabile per bloccare le correnti inverse che si potrebbero verificare negli impianti fotovoltaici costituiti da diverse stringhe di pannelli fotovoltaici collegati in parallelo tra loro.

Questo fenomeno si verifica quando diversi pannelli collegati tra loro in parallelo (o diverse stringhe) hanno valori di produzione differenti, o perchè i moduli hanno caratteristiche diverse o perchè lo sono le condizioni ambientali (presenza di ombreggiature o differente orientamento).

La corrente inversa, nella peggiore delle ipotesi, potrebbe causare danni ai moduli presenti nelle stringhe e per questo motivo, con l'utilizzo dei connettori con diodo di blocco, si salvaguardia sia la stringa che l'intero impianto.

Questa versione in particolare è caratterizzata da tre ingressi ed un'uscita, così da semplificare i collegamenti di tre stringhe di pannelli in parallelo tra loro.

Il OCD3D1-20A può essere utilizzato tranquillamente per la configurazione di stringhe con pannelli anche da 600W/cad. , e monta diodi con tensione inversa da 2250V, quindi garantiti per tensioni di lavoro di stringa fino a 1000V.

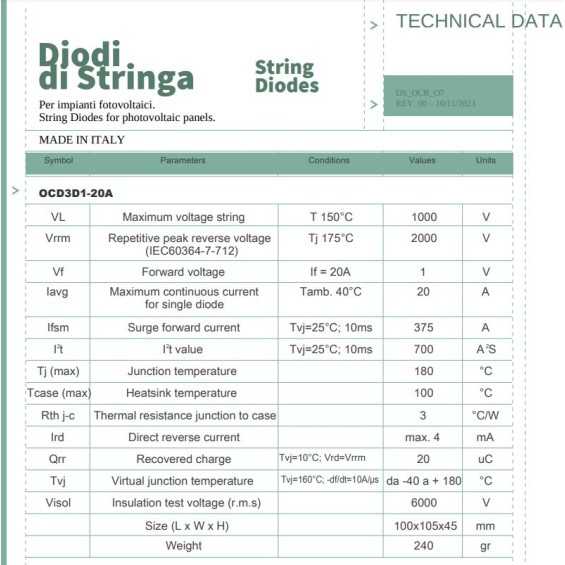

Caratteristiche tecniche:

• Tensione massima di stringa a 150°C: 1000V
• Picco tensione inversa (IEC60364-7-712) a 175°C: 2000V
• Caduta di tensione con 20A: 1,0V
• Massima corrente continuativa a T. Amb 40°C: 20A
• Picco di corrente massima a 25°C per 10ms: 375A
• Temp. massima sulle giunzioni: 180°C0
• Temp. massima sul dissipatore: 100°C
• Corrente inversa diretta: max 4mA
• Test tensione di isolamento: 6000V
• Dimensioni: 100x105x45 mm
• Peso: 240 gr
• connessione: viti filettate con dado M5
• Coppia di serraggio 4Nm max
• capicorda rame stagnato per cavo 4,0 o 6,0 mmq in dotazione
• attacco da guida DIN incluso
