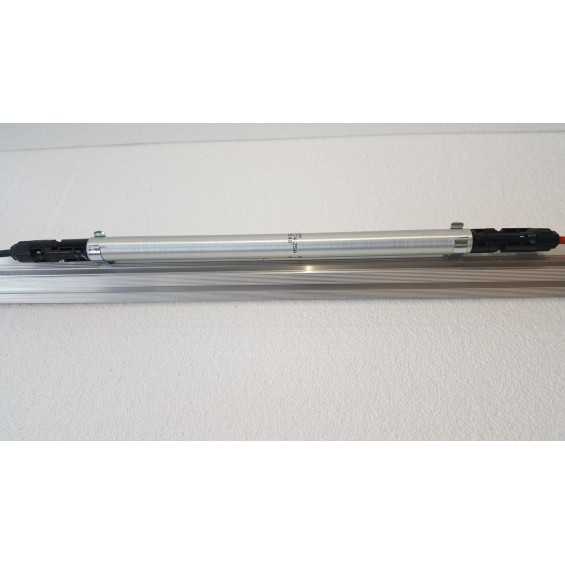

Diodo di blocco da 25A integrato in un robusto case di alluminio anodizzato con funzione di dissipatore, e connettori tipo MC4 per un pratico collegamento, fornito con clip di fissaggio.

Questo componente è un accessorio indispensabile per bloccare le correnti inverse che si potrebbero verificare negli impianti fotovoltaici costituiti da diverse stringhe di pannelli fotovoltaici collegati in parallelo tra loro.

Questo fenomeno si verifica quando diversi pannelli collegati tra loro in parallelo (o diverse stringhe) hanno valori di produzione differenti, o perchè i moduli hanno caratteristiche diverse o perchè lo sono le condizioni ambientali (presenza di ombreggiature o differente orientamento).

La corrente inversa, nella peggiore delle ipotesi, potrebbe causare danni ai moduli presenti nelle stringhe e per questo motivo, con l'utilizzo dei connettori con diodo di blocco, si salvaguardia sia la stringa che l'intero impianto.

Grazie ai connettori MC4 con diodo di blocco è possibile effettuare collegamenti rapidi e in sicurezza senza l'ausilio di speciali attrezzature.

Questa versione, rispetto ai classici diodi più economici con custodia in materiale plastico, ha le seguenti caratteristiche generali:

• Tubo in alluminio anodizzato sia internamente che esternamente per una resistenza alla corrosione anche in ambiente marino (spessore minimo anodizzazione 15 micron)
• Alta conducibilità termica per una migliore dissipazione del calore
• Corpo dissipatore di lunghezza doppia rispetto alla versione 15A
• La resina utilizzata all'interno del tubo ha un elevato isolamento elettrico (22kV/mm) ed è termoconduttiva
• Il diodo viene fornito con due clip a molla e viti per il fissaggio
• I connettori utilizzati sono MC4 originali di marca Staubli
• Collaudato con una corrente di 27A per 48H continuative

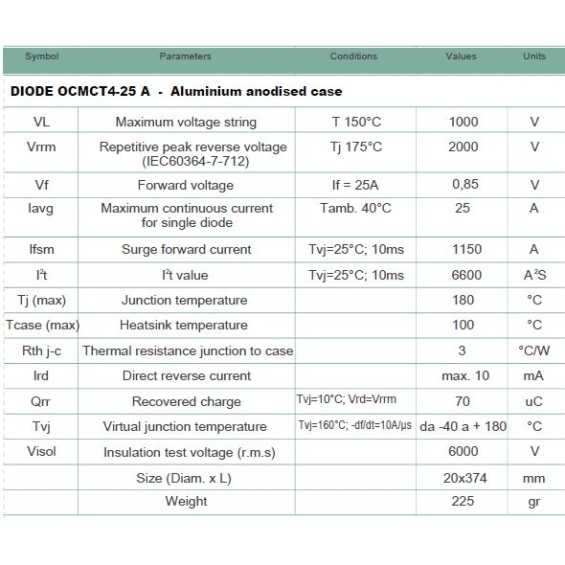

Caratteristiche tecniche:

• Tensione massima di stringa a 150°C: 1000V
• Picco tensione inversa (IEC60364-7-712) a 175°C: 2000V
• Caduta di tensione con 25A: 0,85V
• Massima corrente continuativa a T. Amb 40°C: 25A
• Picco di corrente massima a 25°C per 10ms: 1150A
• Temp. massima sulle giunzioni: 180°C
• Temp. massima sul dissipatore: 100°C
• Corrente inversa diretta: max 10mA
• Test tensione di isolamento: 6000V
• Dimensioni: 20x374 mm
• Peso: 225 gr
